Конструкция силового кабеля

от 17 мая 2019 г.

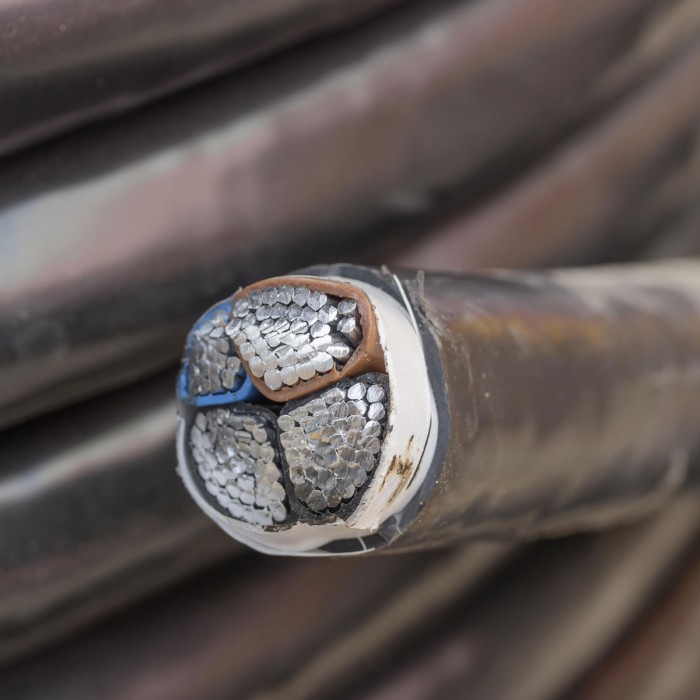

Фото Конструкция силового кабеля
Основные конструктивные элементы силового кабеля – токопроводящие жилы, наружная и внутренняя изоляция. В зависимости от модели кабель могут дополнять защитными покровами, заполнителями, экранами, заземлением.

Жила

Основной конструктивный элемент, который передает ток по силовому кабелю. Может быть медной, алюминиевой или алюмомедной. В промышленных условиях используют только медные кабели, поскольку они более пластичны, надежнее и имеют лучшую электропроводность.

Количество жил варьируется от одной до 52. Площадь поперечного сечения – в пределах 35-800 мм2. По форме они могут быть круглыми, сегментными, секторными или плоскими. Фазные жилы имеют большее сечение, чем защитные заземляющие или нулевые. Первые соединяют корпусы электрооборудования с заземляющим контуром, обеспечивая защиту от утечек. Вторые выполняют функцию нулевого проводника, по ним также протекает ток нагрузки.

Изоляция

Различают жильную и поясную изоляции. Первая наложена на сами жилы, вторая – поверх них. Изоляция обеспечивает электрическую прочность каждой жиле относительно друг друга и земли. Различают несколько видов изоляции – резиновую, поливинилхлоридную, полиэтиленовую, бумажную, полимерной без галогенов. В современных кабелях используют пластмассовую либо резиновую изоляцию. Пластмасса обеспечивает гибкость, защиту от ультрафиолета, перепадов температур. Чтобы понимать назначение каждой жилы кабеля, изоляцию делают разного цвета.

Оболочка

Обеспечивает конструкции дополнительную жесткость. Защищает от внешних воздействий – механических повреждений, климатических осадков, коррозии, влаги, газов, ультрафиолета, кислоты. Возможный материал оболочки – алюминий, сталь, свинец, пластмасса, ПВХ, резина.

Защитные покровы

Обеспечивают дополнительную защиту в кабелях, используемых в экстремальных условиях или местах, где есть риск повреждения линии. Также защищают от коррозии, растяжений, вибраций, грызунов. Представляют собой бронированный слой, отделенный от кабеля с помощью специальной подушки и наружного покрова. Последний защищает броню от коррозии. В качестве брони выступает стальная проволока, оплетка или лента. Подушку изготавливают из кабельной пряжи или битума, покров – из полиэтилена или ПВХ.

Кабельные заполнители

Повышают герметичность, электрическую прочность, заполняют свободное пространство между элементами, обеспечивают жесткость и форму. Заполнители пустот изготавливают из резины, кабельной пряжи, пластмассы, бумаги, масла.

Экран

Защищает другие кабельные линии от негативного воздействия электромагнитного поля. Делает поле, возникающее вокруг проводника, симметричным. Повышает прочность изоляции и обеспечивает дополнительную защиту от внешней среды. Экран изготавливают из алюминиевой, медной фольги, полупроводящих материалов.

Конструкция силового кабеля напрямую зависит от сферы применения.
