Характеристики опор освещения

от 18 ноября 2019 г.

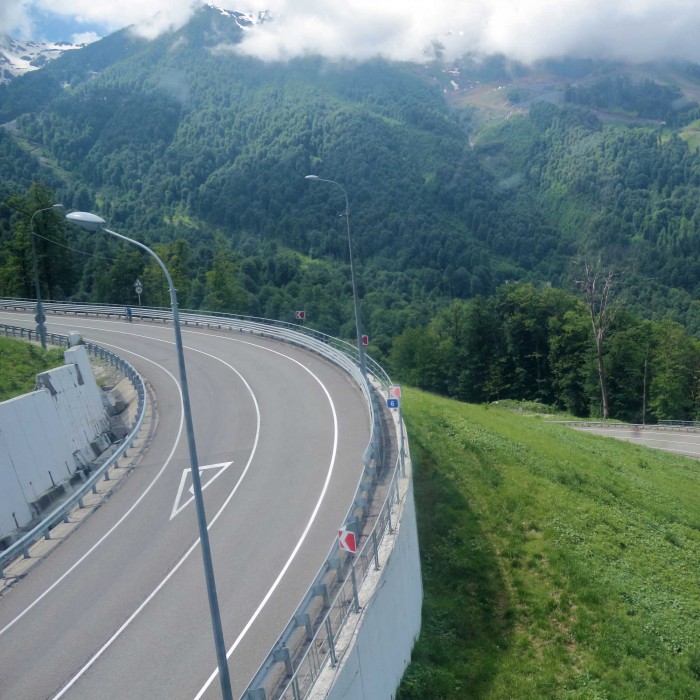

Фото Характеристики опор освещения
При подборе опор освещения учитывают сферу применения, технические условия на объекте, климатическую зону, рельеф местности, требуемый уровень освещенности. Ниже представлены основные характеристики опор, которые следует учитывать при расчетах.

1. Материал и его прочность

При изготовлении опорных конструкций используют марки стали Ст3 (С245), 09Г2С. Первая подходит для районов с умеренным климатом, вторая – для эксплуатации при экстремальных температурах.

2. Тип антикоррозионного покрытия

Это может быть порошковая окраска, горячее оцинкование или комбинированное покрытие. Последнее сочетает ЛКМ с горячим оцинкованием. Порошковое покрытие служит до 30 лет, оцинкование и комбинированный – до 50 лет.

3. Форма сечения ствола

Она может быть трубчатой, граненой, конической. Последние наиболее устойчивы к ветровым нагрузкам со скоростью до 44 м/сек.

4. Способ монтажа – прямостоечный или фланцевый

Первые устанавливают в землю, а затем заливают бетонной смесью. Вторые крепят к закладной детали – фланцу.

5. Способ подвода питающего кабеля – силовой и несиловой

Первый поддерживает воздушную или подземную прокладку. Второй – только подземную.

6. Количество труб, входящих в конструкцию

По этому параметру различают одно-, двух- и многосекционные.

7. Количество составных частей

Опорные конструкции могут быть цельными или составными. Первые монолитные и имеют высоту до 12 м. Возможно изготовление цельной опоры выше 12 м, но у нее будет возможно только ЛКМ покрытие против коррозии. Составные имеют несколько отдельных секций для простоты сборки.

8. Способ установки кронштейна

На силовые модели кронштейн крепят с помощью обечайки, которую приваривают к конструкции. Для несиловых применяют как обечайку, так и фланец.

Дополнительные параметры, которые также следует учитывать – высота надземной и подземной частей, размер корпуса, толщина стенок, диаметр крепежных отверстий, межцентровое расстояние между ними и их количество.

Учет климатических условий, рельефа местности и регламентированных норм по освещенности на объекте позволит грамотно рассчитать характеристики опор освещения.
