Крепление уличных светильников

от 16 декабря 2019 г.

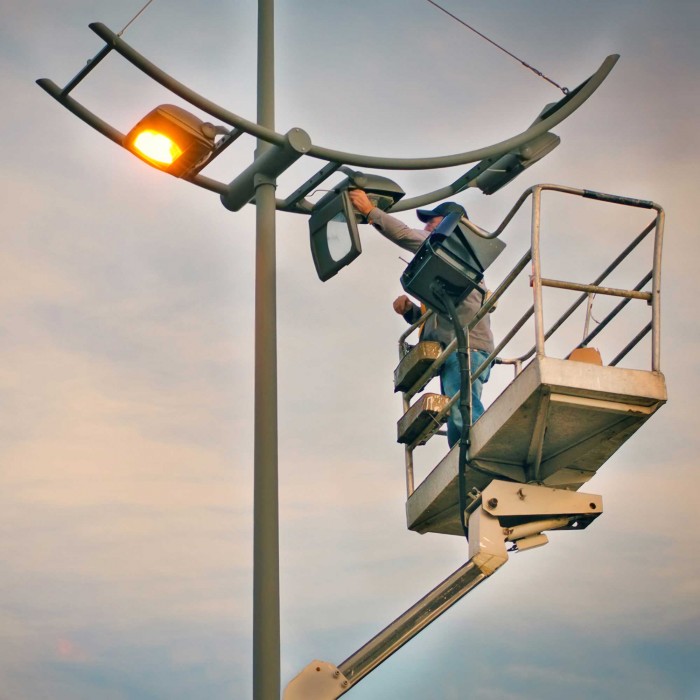

Фото Крепление уличных светильников
При выборе крепления уличного светильника учитывают тип опорной конструкции, климатическую зону, рельеф местности, сечение кабелей, способ и длина прокладки линий. Различают шесть видов креплений светильников для улицы – торшерное, настенное, консольное, потолочное, подвесное, встраиваемое.

Классификация

Торшерные светильники имеют вид классических фонарей. Настенные и потолочные модели крепят к фасадам, стенам и потолкам зданий. Подвесные монтируют к потолкам веранд, беседок, стенам с помощью кронштейнов. Встраиваемые светильники устанавливают в лестницы, стены, тротуар, бордюры и другие архитектурные элементы. Консольные крепятся к специальному кронштейну (консоли), которая находится на опоре освещения.

Виды кронштейнов

В зависимости от конструкции различают четыре вида кронштейнов:

1. Радиусные, которые представляют собой крупногабаритную гнутую трубу.

2. Угловые – несколько труб, подсоединенных под углом.

3. Т-образные – детали с крестообразной и другой формой, приближенной к Т.

4. Торшерные – вертикальная труба.

Виды соединений

Кронштейн может иметь анкерное или хомутное соединение. Первое подходит для настенных светильников, крепящихся к фасадам зданий, заборам и другим вертикальным поверхностям. Анкеры вставляют в просверленные отверстия.

Хомуты подходят для приставных кронштейнов, которые находятся на точечных вертикальных опорах. Их затягивают до плотного прилегания кронштейна к опорной конструкции. Хомутные соединения бывают с круглым и прямоугольным сечением. Первые применяют для цилиндрических опор, вторые – для квадратных или прямоугольных.

Виды посадки кронштейнов на опору

Различают кронштейны на обечайке, настенные и приставные. Первые применяют для граненых или конических опор. Их крепят на болты с помощью юбкообразной детали или обечайки – цилиндрического или конического элемента. Настенные кронштейны прикручивают к металлической планке, которую приваривают к опоре. Приставные – притягивают к опоре с помощью хомутов.

Как крепят уличные светильники

1. Устанавливают распределительную коробку, заземляют опору освещения.

2. Вскрывают прибор, протягивают внутренние контакты, подключают лампу, подают напряжение и проверяют работоспособность.

3. Устанавливают светильник на опорную поверхность – кронштейн.

4. Подключают питающий кабель к зажимам.

5. Подключают заземление.

6. Монтируют аппараты защиты и автоматический выключатель.

7. Проверяют надежность крепления.

8. Подключают кабель к выключателю с помощью сжимов. Их устанавливают на вводный кабель, затем расключают защитные аппараты.

9. Заземляющие жилы вводного и питающего кабелей подключают к заземлительному устройству на опоре.

10. Помещают вводный кабель в распределительную коробку.

11. Закрывают технологическое окно опоры.

12. Проводят измерение сопротивления изоляции, петли фаза-ноль, замеряют заземление.

Грамотный выбор и монтаж светильника позволит избежать аварийных ситуаций и обеспечить равномерное освещение на улице.
